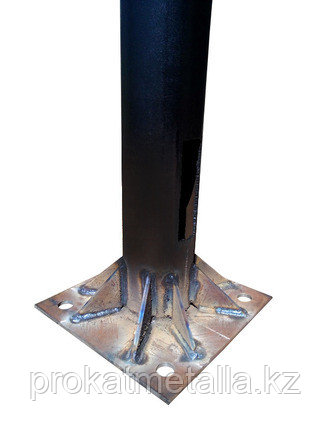

ЗФ-20/8/Д360-2,5-б закладная деталь фундаментов для опор типа СФ

Закладная деталь фундаментов для опор типа СФ

• Н-высота ЗДФ
• D-диаметр трубы
• d-номинальный диаметр резьбы крепежных деталей
• n-количество отверстий под крепежные детали во фланце
• A-габаритные размеры фланца
• Б-межосевое расстояние крепежных деталей во вланце
• *-указана полная расчетная масса металлоконструкций ЗДФ

Выбор подходящего варианта фланца для опоры освещения играет важную роль в обеспечении надежности конструкции. Существует несколько типов фланцев, включая ЗФ, ЗДФТ, ЗДФ, ФМ и ФБ, и правильный выбор зависит от ожидаемых нагрузок на саму опору.

Особенно важно учитывать, что опоры с подземной проводкой обычно имеют сквозные лючки, предназначенные для заведения кабелей. Для установки таких опор необходимо подготовить котлован, в который устанавливаются закладные элементы. После монтажа закладных элементов котлован бетонируется.

Однако прочность всей конструкции обеспечивается не только выбором фланца, но и процессом бетонирования. Важно, чтобы бетонирование проводилось до уровня высоты верхнего края лючка, и этот уровень должен быть не менее диаметра трубы ЗДФ.

Установку опор освещения следует проводить только после полного отвердевания бетона. Это гарантирует долгий срок службы опор и обеспечивает их надежность в процессе эксплуатации.
